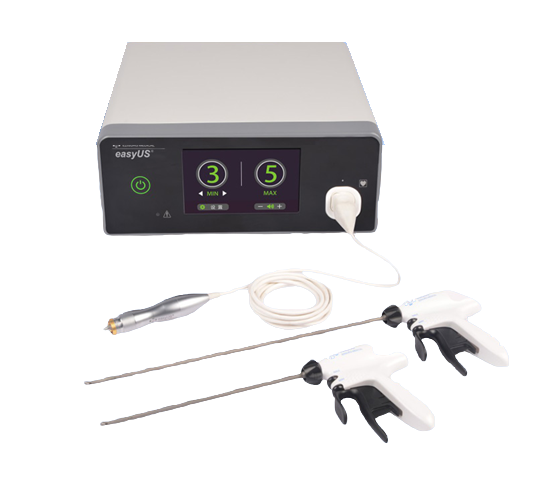

easyUS генератор ES01
Ультразвуковой скальпель easyUS генератор ES01 — ваш надежный помощник для выполнения различных хирургических вмешательств. Его многофункциональность и эргономичный дизайн обеспечат максимальный комфорт и точность в каждой операции. Генератор ES01 — это сердце ультразвуковой хирургической системы, преобразующее электрические сигналы в механические движения, что позволяет многофункциональным ножницам эффективно воздействовать на ткани. Система динамически регулирует частоту и мощность, обеспечивая оптимальную работу в любых условиях.
В корзину
Официальная гарантия
Лизинг
Оперативный сервис
Похожие модели
Ультразвуковая хирургическая система easyUS Генератор ES01 — это высокотехнологичное решение, разработанное для облегчения широкого спектра хирургических вмешательств. Благодаря своей многофункциональности и продуманному эргономичному дизайну, этот скальпель станет незаменимым инструментом в руках современного хирурга.
Состав комплекта:
- Генератор ES01 - 1 шт.
- Ножной включатель FSU01 - до 5 шт.
- Рукоятка eHP01 - до 10 шт.
- Ножницы многофункциональные SHC23A - до 500 шт.
- Ножницы многофункциональные SHC36A - до 500 шт.
- Руководство по эксплуатации - 1 шт.
- Шнур питания - 1 шт.
Принцип функционирования:
В основе работы ультразвуковой хирургической системы лежит преобразование электрических сигналов, генерируемых ES01, в механические движения. Эти сигналы передаются на рукоятку через кабель, где происходит их трансформация. Многофункциональные ножницы, получая эти механические движения от рукоятки, усиливают их и целенаправленно доставляют энергию к тканям, обеспечивая точное и эффективное воздействие.
Особенности Генератора:
Генератор ES01 осуществляет преобразование переменного тока в контролируемый уровень постоянного тока. Далее постоянный ток модулируется на резонансной частоте рукоятки. Модулированный сигнал подвергается фильтрации и направляется к рукоятке, где он входит в резонанс с акустическим приводным механизмом.
Основные модули:
- Модуль подачи питания: Включает в себя переключатель, розетку, фильтр, предохранитель и элементы для работы с переменным/постоянным током, обеспечивая стабильное выходное напряжение 48В постоянного тока.
- Схема регулирования мощности: Осуществляет преобразование 48В постоянного тока в различные типы мощностей, необходимых для оптимальной работы генератора.
- ЦОС (цифровая обработка сигналов): Содержит программное обеспечение, которое управляет интерфейсом сенсорного экрана и взаимодействует с ПЛИС (программируемая логическая интегральная схема) для контроля периферийных устройств, включая динамическую регулировку выходной частоты и мощности.
- ПЛИС (программируемая логическая интегральная схема): Выступает в роли вспомогательного компонента, обеспечивающего стабильность и точность работы цепи.
- Схема синтеза частот: Отвечает за генерацию высокочастотного переменного тока, частота которого динамически адаптируется к изменениям нагрузки для поддержания резонанса всей системы.
- Схема настройки уровня мощности: Регулирует выходной ток и напряжение в соответствии с полным сопротивлением цепи обратной связи, что позволяет системе функционировать в наилучшем режиме.
- Схема усиления мощности: Производит усиление высокочастотного переменного тока посредством трансформатора, обеспечивая передачу ультразвукового сигнала через преобразователь в рукоятку.
- Схема изоляции пациента: Разработана для создания надежного изолирующего барьера, обеспечивающего безопасность пациента и пользователя. Напряжение, генерируемое на вторичной обмотке трансформатора, полностью изолировано от первичного контура и не имеет отношения к заземлению.
- Компонент сенсорного экрана: Обеспечивает интерактивное взаимодействие с ЦОС, отображая информацию и передавая пользовательские команды на процессор ЦОС.
- Компонент сенсорного переключателя: Взаимодействует с ПЛИС, распознавая действия пользователя на сенсорном переключателе и активируя светодиоды различных цветов в соответствии с текущим состоянием.
- Рукоятка: Объединяет ключевые компоненты, которые генерируют, усиливают и доставляют ультразвуковую энергию к конечному звену инструмента. Ультразвуковой преобразователь внутри рукоятки эффективно преобразует электрическую энергию в механические движения. При подаче формы сигнала переменного тока на преобразователь, пьезоэлектрический материал расширяется и сжимается, осуществляя продольное движение.
- Ножницы многофункциональные: Их лезвие усиливает механические движения и передает энергию непосредственно к тканям. Дистальный конец лезвия предназначен для контакта с человеческими тканями, обеспечивая точное рассечение или коагуляцию. Многофункциональные ножницы оснащены ручным переключателем, действия которого передаются в ЦОС генератора, регулируя минимальную или максимальную выходную мощность в зависимости от нажатия.
- Ножной включатель: Действия, выполняемые с помощью ножного включателя, передаются в ЦОС генератора, которая управляет минимальной или максимальной выходной мощностью в соответствии с нажатием педали.
