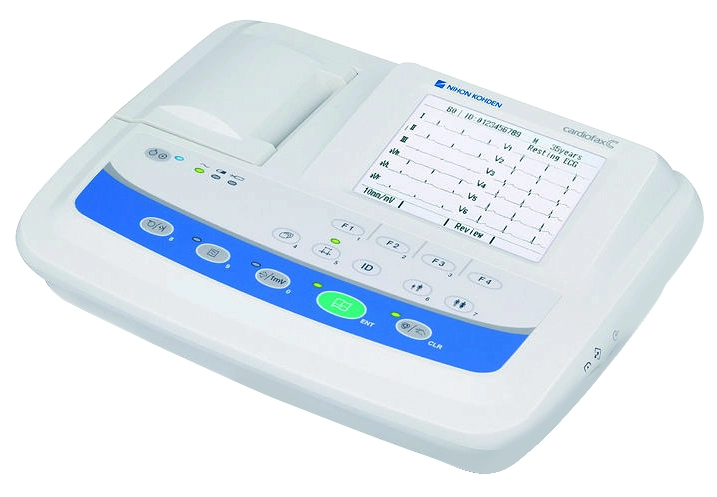

Cardiofax C / ECG-2150

Электрокардиограф Cardiofax C / ECG-2150 — это высокоэффективное решение для повседневной ЭКГ-диагностики, разработанное для предоставления врачам точных и надежных данных. С его помощью вы сможете проводить углубленный анализ ЭКГ, что значительно повышает качество диагностики.

Ключевые преимущества

• Надежный анализ ЭКГ: В основе Cardiofax C лежит передовая программа интерпретации Nihon Kohden ECAPS 12C. Эта программа обеспечивает одновременную регистрацию и анализ ЭКГ по 12 отведениям, предоставляя до 200 заключений и 5 категорий оценок. Она способна даже выявлять типичные формы волн при синдроме Бругада, что делает диагностику более точной и быстрой.
• Удобство и мобильность: Оснащенный 4,8-дюймовым монохромным LCD-дисплеем с разрешением 320 x 240 точек, прибор позволяет в реальном времени просматривать кривые ЭКГ по 12 отведениям еще до записи. Функция предварительного просмотра дает возможность оценить 2,8-секундные кривые по 12 отведениям и результаты анализа. Легкий (всего 1,7 кг без батареи и бумаги) и компактный дизайн в сочетании с длительным временем работы от батареи (более 120 минут) гарантирует высокую мобильность, что особенно важно для выездной работы.
• Эффективное управление данными: Cardiofax C поддерживает современные рабочие процессы, включая электронную запись данных. Внутренняя память вмещает до 40 файлов ЭКГ, а на внешнюю SD-карту можно сохранить до 3000 файлов. Благодаря встроенному LAN-разъему, данные легко передаются на ПК для просмотра и сравнения, что способствует безбумажному документообороту и экономии времени.
• Высокие стандарты точности: Прибор соответствует стандарту IEC60601-2-25:2011, что подтверждает высокую точность обработки сигналов (фильтрация переменного тока), измерений и анализа ЭКГ. Это обеспечивает максимальную достоверность получаемых данных.

Технические характеристики

Дисплей

• Размер экрана: 4.8"
• Тип экрана: Монохромный LCD
• Разрешение: 320 x 240 точек
• Отображаемые данные: Кривая ЭКГ, информация о пациенте, настройки записи, режим работы, частота сердечных сокращений, метка синхронизации QRS, сообщение об ошибке, отсоединение электрода, шум.

Вход ЭКГ

• Входное сопротивление: ≥ 50 MΩ на 10 Hz
• Защита от поляризации: ± 550 mV
• Защита входного сигнала: Есть функция защиты от дефибрилляции
• Коэффициент подавления синфазного сигнала: > 105 dB
• Ток входной цепи: < 0.05 μA
• Чувствительность: 10 мм/мВ ±2%
• Внутренний шум: 10 мм/мВ ±2%
• Помехи между каналами: ≤ -40 dB
• Частотные характеристики: С частотой 10 Гц в качестве эталона, от 0,05 до 150 Гц (+0,4 дБ /-3,0 дБ)
• Частота дискретизации: 8000 образцов/с

Обработка данных

• Количество отведений: 12
• Входной канал: 1 канал
• Частота дискретизации: 500 в сек, 1.25 μv/LSB
• Реакция на минимальный сигнал: ≤ 20 μVp-p
• Фильтр высоких частот: 75, 100, 150 Hz (-3 dB)
• Сетевой фильтр: 50 / 60 Hz

Обмен данными

• Поддержка SD-карты, проводной LAN

Запись

• Количество каналов записи: 1, 2, 3

Принтер

• Способ печати: Термопечать
• Разрешение печати: 200 dpi
• Разрешение сканирования: 1 мс
• Скорость записи: 25, 50 мм/с
• Погрешность скорости записи: ≤ ±5%
• Бумага для печати: 63 мм ширина, 30 м длина, рулон
• Данные: Кривая ЭКГ, ЧСС, название отведения, версия, дата и время, скорость бумаги, чувствительность, фильтр, информация о пациенте, результаты измерений, метки.
• Расширенная запись: Доступна

Анализ ЭКГ

• Название программы: ECAPS 12C
• Возраст пациентов: взрослые, дети от 3 лет
• Количество элементов: около 200
• Анализируемые параметры: 5

Требования к питанию

• Напряжение: AC (100 - 240 В) ± 10%
• Частота: 50 /60 Hz
• Потребляемая мощность: ≤80 VA
• Батарея: 12 V
• Время работы от батареи: 120 мин (с полностью заряженной новой батареей при температуре 20 °C, входной синусоидальный сигнал 1 мВ 10 Гц, скорость бумаги 25 мм/с)
• Время заряда батареи: 10 часов

Интерфейсы

• USB A type USB1.1: 1
• SD слот: 1
• LAN порт: 1

Окружающая среда

• Условия эксплуатации: Температура: от 5°C до 40°C; Относительная влажность: от 25 % до 95 % (без конденсации); Атмосферное давление: от 700 гПа до 1060 гПа; Высота над уровнем моря: < 3000 м; Категория перенапряжения: II; Степень загрязнения: 2.
• Условия транспортировки и хранения: Температура: от -20°C до +65°C (от -20°C до +50°C для бумаги для регистрации, от -20°C до 55°C для аккумуляторной батареи в течение одного месяца, от -20°C до +35°C для аккумуляторной батареи более одного месяца и до года); Относительная влажность: от 25 % до 95 %.

Электромагнитная совместимость

• Соответствует стандарту IEC 60601-1-2 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».

Классификация правил техники безопасности

• Соответствует стандартам: IEC 60601-1 «Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик»; IEC 60601-2-25 «Изделия медицинские электрические. Часть 2-25. Частные требования безопасности с учетом основных функциональных характеристик к электрокардиографам».
• Тип защиты от поражения электрическим током: Класс I (питание от сети переменного тока); Оборудование с внутренним источником питания (батарея аккумуляторная).
• Степень защиты от поражения электрическим током: Рабочие детали типа CF с защитой от разряда дефибриллятора
